BSK-500 mit BACnet- oder Modbus-Anbindung
Beschreibung

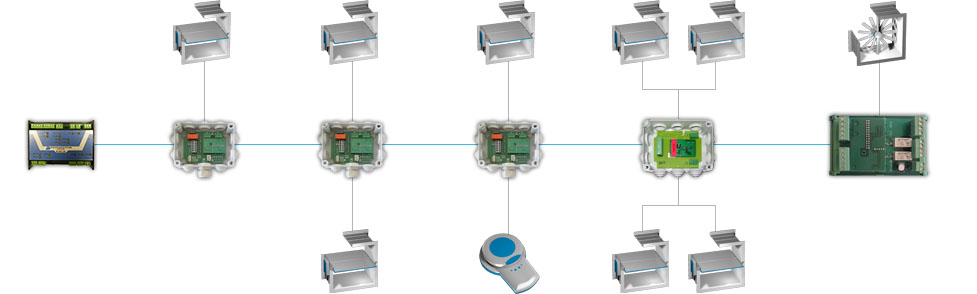

Das BSK-500 Bussystem ist ein Bussystem zur Überwachung und Steuerung von thermischen und motorischen Brandschutzklappen. Als Buskabel wird ein J-Y(St)Y 2x2x0,8 vorgegeben, welches als Baum, Linie oder Linie mit Stichleitungen, Ring verlegt werden kann. Die angeschlossenen Motor erhalten immer eine separate Verkabelung.
Hierdurch ist ein Höchstmaß an Flexibilität bei der Verkabelung gegeben. Jedes installierte Bussystem besteht aus einer Feldbuszentrale (Feldbuscontroller) und der Aufgabenstellung entsprechenden Feldbusmodulen. Über diese Feldbusmodule werden motorische und thermische Brandschutzklappen, Kanalrauchmelder, Lüftungsanlagen und Brandmeldekontakte von der Feldbuszentrale (Feldbuscontroller) überwacht und gesteuert. Zur Visualisierung steht ein LED Tableau, LC-Display oder eine Virtualisierungssoftware mit einem bis zu -Touchscreen Monitor zur Verfügung.
Sind mehrere Zentralen in einer Liegenschaft eingesetzt, so werden diese untereinander, mit einem eigenen Netz zusammengeschaltet. Hiermit wird gewährleistet, dass mehrere Busse in einem Gebäude verlegt werden können und diese jederzeit Daten untereinander austauschen können. Zur Anbindung an eine DDC oder GLT steht das BACnet/IP und MODBUS (UTP/IP) Protokoll zur Verfügung.
Die D&S Anschlussbedingungen (siehe Dokumente) sind uneingeschränkt zu befolgen.
Komponenten
BACnet B-BC Zentrale mit 32 Bit-Prozessor, 33MHz RISC ARM 7
8 Megabit Datenspeicher für Datenpunkte, 128 MB Flash-Datenspeicher für Betriebssystem und Anwender-Programme.
2 Kommunikationsschnittstellen zu interner Vernetzung von mehreren WD100-4 Zentralen. 65536 Programmzeilen, über 30 000 Datenpunkte, 63 Jahresschaltuhren, automatische Berechnung der beweglichen Feiertage (Mondzyklen). Geprüfter BACnet Building Software Stack als B-BC Controller für max 1.000 DPs. Ethernet-Schnittstelle, Übertragungsrate 10 / 100 MBit/s nutzbar als Service-/ Programmier- oder Kommunikationsschnittstelle. Grafische Programmieroberfläche.
- Busleitung: Ringbus, Stichbus in Baumstrucktur
- Zentrale: Z-1000-ECO
- Leitungslänge ECO: 1.200m Buskabel IYSTY 2x2x0,8 (Aderfarben: rot, schwarz, gelb, weiß)
- Anzahl Feldbusmodule ECO: 128 Stück (256 BSKs)
- Störungsrelais als Wechselkontakt
- Zwei programmierbare Ein- und Ausgänge
- Zentrale: Z-1100-ECO2
- Leitungslänge ECO2: 2x 1.200m Buskabel IYSTY 2x2x0,8 (Aderfarben: rot, schwarz, gelb, weiß)
- Anzahl Feldbusmodule ECO2: 256 Stück (512 BSKs)
- Störungsrelais als Wechselkontakt
- Zwei programmierbare Ein- und Ausgänge
Programmierbare Wartungssoftware für Brandschutz- und Entrauchungsklappen mit Laufzeitüberwachung sowie individueller Ansteuerung.
| Speisespannung | 24VDC |
| Funktionsverbrauch | +/- 10% |
| Leistungsverbrauch | 50VA |
| Sicherung | 3,15A träge |
| Umgebungstemperatur | 0-50 Grad C |
| Spannungsversorgung | X1, 3-pol. bis 2,5mm2 |
| C-Bus | X2, 2x 3-pol. bis 2,5mm2 |
| Ethernet | X3, RJ45 |
| Seriell 2 x RS485 | X6, 2x 3-pol. bis 1,5mm2 |
| E-HMI | X7, RJ45, Display |
| Maße | 250 mm x 111mm x 70mm (LxBxH) |
| Datenübertragung | BACnet/IP max. 1.000 DP Modbus RTU Master (Optional) Modbus RTU Slave (Standard) WEBSERVER HTTP (Optional) |
| CE konform | EN 500081-1, 500081-2, 500082-2 |
| Interne Vernetzung | von Zentrale zu Zentrale |
| Fremdsysteme | AS-i-Bus, SLC-Technik |
| Type | Z-1000-ECO, Z-1100-ECO2 |
Das BK-M Motormodul dient zur Überwachung und Ansteuerung von einem BSK Motor. Das Gehäuse ist für die Installation in unmittelbarer Nähe des Motors vorgesehen. Die notwendige Spannungsversorgung der Feldbusmodule erfolgt über das Buskabel. Die BSK Motoren erhalten eine separate Spannungsversorgung. Die maximale Leitungslänge von bzw. zu den Motoren kann bis zu 20m betragen. Mit schaubbaren Steckklemmen und AMP-Buchsen für Steckerfertige Motoren.
| Speisespannung Modul | 12V DC über Buskabel |
| Leistungsverbrauch | 10mA |
| Temperatur | 0 – 50 C |
| Gehäuse | IP 54 Auf-Putz |
| Gehäusematerial | Polypropylen, Halogenfrei |
| Kabeleinführungen | Verschraubungen |
| Maße | 160mm x 140mm x 75mm (LxBxH) |
| Anschluss Buskabel | 4-Draht+Beidraht (IYSTY 2x2x08,mm2) |
| Ankommend/Abgehend | 5 Steckklemmen bis 0,75 mm2 |
| Versorgungsspannung | 6 x Steckklemmen bis 2,5 mm2 |
| Anschluss Motor | 2 x schraubbare Steckklemmen bis 2,5 mm2 oder 3-polige AMP-Buchse |
| Endlagen-Motor-Auf/Zu | 6 x schraubbare Steckklemmen bis 1,5 mm2 oder 6-polige AMP-Buchse |
| Schaltleistung Relais | 8A, 230VDC, optional mit Auslösetaster und Sicherung |
| Eingänge | +5VDC (über das Modul) |
| Leitungslänge Eingänge | max. 20m |
| CE konform | 610006-1 1-3 |
Das BK-M-2 Motormodul dient zur Überwachung und Ansteuerung von 2 Stück BSK· Motoren. Das Gehäuse ist für die Installation in unmittelbarer Nähe des Motors vorgesehen. Die notwendige Spannungsversorgung der Feldbusmodule erfolgt über das Buskabel. Die BSK Motoren erhalten eine separate Spannungsversorgung. Die maximale Leitungslänge von bzw. zu den Motoren kann bis zu 20m betragen. Mit schaubbaren Steckklemmen und AMP-Buchsen für Steckerfertige Motoren.
| Speisespannung Modul | 12V DC über Buskabel |
| Leistungsverbrauch | 10mA |
| Temperatur | 0 – 50 C |
| Gehäuse | IP 54 Auf-Putz |
| Gehäusematerial | Polypropylen, Halogenfrei |
| Kabeleinführungen | Verschraubungen |
| Maße | 160mm x 140mm x 75mm (LxBxH) |
| Anschluss Buskabel | 4-Draht+Beidraht (IYSTY 2x2x08,mm2) |
| Ankommend/Abgehend | 5 Steckklemmen bis 0,75 mm2 |
| Versorgungsspannung | 6 x Steckklemmen bis 2,5 mm2 |
| Anschluss Motor | 2 x schraubbare Steckklemmen bis 2,5 mm2 oder 3-polige AMP-Buchse |
| Endlagen-Motor-Auf/Zu | 6 x schraubbare Steckklemmen bis 1,5 mm2 oder 6-polige AMP-Buchse |
| Schaltleistung Relais | 8A, 230VDC |
| Eingänge | +5VDC (über das Modul) |
| Leitungslänge Eingänge | max. 20m |
| CE konform | EN 6100061 -1-3 |
Das BK-4 Eingangsmodul dient zur Überwachung bzw. Aufschaltung von z.B. Endlagenschalter von thermischen Brandschutzklappen.
| Gehäuse | AP-IP54 |
| Gehäusematerial | Polypropylen, Halogenfrei |
| Kabeleinführung | Verschraubungen |
| Maße | 150mm x 110mm x 70mm (BxHxT) |
| Anschluss Buskabel | 4-Draht + Beidraht (IY(ST)Y 2 x 2 x 0,8 mm) |
| Ankommend/Abgehend | Feederzugklemmen bis 0,75 mm2 |
| Eingänge | für potentialfreie Kontakte (+5 VDC über das Modul) |
| Eingänge | für potentialfreie Kontakte (+ 5VDC über das Modul) |
| Leitungslänge Eingänge | max. 25m |
| CE konform | EN 610006-1 -3 |
| Stromverbrauch | 10 mA |
| Temperatur | 5 – 45 C |
| Fabrikat | D&S Steuerungssysteme Köln GmbH |
| Type | BK-4 |
Das BK-2DO-2DI Modul dient zur Ansteuerung von Koppelrelais, Schützen um Lüftungsanlagen zu schalten und zur Aufnahme von potentialfreien Meldungen von einer BMZ Anlage. Das Modul hat zwei Relaisausgänge und zwei potentialfreie Eingänge. Der jeweilige Zustand der Ein- und Ausgänge wird durch LED’s angezeigt. Das Gehäuse ist für die Montage auf einer 35mm DIN Hutschiene ausgelegt. Die externe Spannungsversorgung des Moduls beträgt 24 VDC.
| Gehäuse | für 35 mm DIN Tragschiene nach EN607/15 |
| Gehäusematerial | ABS |
| Maße | 110 mm x 125 mm x 22 mm (LxHxB) |
| Anschluss Buskabel | 4-Draht + Beidraht (IY(ST)Y 2 x 2 x 0,8 mm) |
| Ankommend/Abgehend | 5 schraubbare Steckklemmen bis 1,5 mm2 |
| Ein-Ausgänge | 5 x schraubbare Steckklemmen bis 1,5 mm2 |
| Schaltleistung Relais | 2 A / 30 VAC |
| Eingänge | für potentialfreie Kontakte (+ 24VDC über das Modul) |
| Signalisierung der Ein-/Ausgänge | je Ein-/Ausgang eine gelbe LED (Relaiskontakt = 1 = LED “EIN”) (Eingangskontakt = 1 = LED “EIN”) |
| Handbedienebene | 0-Auto-1 je Ausgang, über BACnet auswertbar |
| CE konform | EN 500081-1, 500081-2, 500082-2 |
| Externe-Versorgungsspannung | 24 VDC +/- 10% |
| Stromverbrauch | 100 mA |
| Temperatur | +5 – +45 C |
| Fabrikat | D&S Steuerungssysteme Köln GmbH |
| Type | BK-2DO-2DI |
Das BK-4DO Ausgangsmodul dient zur Ansteuerung von Koppelrelais, Schützen oder Lampen/LED. Das Gehäuse ist für Montage auf einer 35mm DIN Hutschine ausgelegt. Die notwendige externe Spannungsversorgung des Moduls erfordert 24VDC Gleichspannung.
| Gehäuse | für 35 mm DIN Tragschiene nach EN607/15 |
| Gehäusematerial | ABS |
| Maße | 110 mm x 125 mm x 22 mm (LxHxB) |
| Anschluss Buskabel | 4-Draht + Beidraht (IY(ST)Y 2 x 2 x 0,8 mm) |
| Ankommend/Abgehend | 5 schraubbare Steckklemmen bis 1,5 mm2 |
| Ausgänge | 5 x schraubbare Steckklemmen bis 1,5 mm2 eindrätig, 1 mm2 feindrähtig |
| Schaltleistung Relais | 2 A / 30 VAC |
| Handbedienebene | 0-Auto-1 je Ausgang, über BACnet auswertbar |
| Signalisierung der Ausgänge | je Ausgang eine gelbe LED, (Relaiskontakt = 1 = LED “EIN”) |
| CE konform | EN 500081-1, 500081-2, 500082-2 |
| Externe-Versorgungsspannung | 24 VDC +/- 10% |
| Stromverbrauch | 120 mA |
| Temperatur | +5 – +45 C |
| Fabrikat | D&S Steuerungssysteme Köln GmbH |
| Type | BK-4DO |
Das BK-4DI Eingangsmodul dient zur Überwachung bzw. Aufschaltung von z.B. BMZ Meldungen, Schalter oder Tastersignalen. Das Gehäuse ist für Montage auf einer 35mm DIN Hutschine ausgelegt. Die notwendige externe Spannungsversorgung des Moduls erfordert 24VDC Gleichspannung. Die maximale Leitungslänge von bzw. zu den Eingängen kann bis zu 10m betragen.
| Gehäuse | für 35 mm DIN Tragschiene nach EN607/15 |
| Gehäusematerial | ABS |
| Maße | 110 mm x 125 mm x 22 mm (LxHxB) |
| Anschluss Buskabel | 4-Draht + Beidraht (IY(ST)Y 2 x 2 x 0,8 mm) |
| Ankommend/Abgehend | 5 schraubbare Steckklemmen bis 1,5 mm2 |
| Eingänge | 5 x schraubbare Steckklemmen bis 1,5 mm2 eindrätig, 1 mm2 feindrähtig |
| Handbedienebene | – |
| Eingänge | für potentialfreie Kontakte (+ 24VDC über das Modul) |
| Signalisierung der Ein-/Ausgänge | je Eingang eine gelbe LED, (Eingang = 1 = LED “EIN”) |
| Leitungslänge Eingänge | max. 10m |
| CE konform | EN 500081-1, 500081-2, 500082-2 |
| Externe-Versorgungsspannung | 24 VDC +/- 10% |
| Stromverbrauch | 100 mA |
| Temperatur | +5 – +45 C |
| Fabrikat | D&S Steuerungssysteme Köln GmbH |
| Type | BK-4DI |
Modernes und vielseitiges und sehr kosteneffektives HMI Touchpanel mit 7“ – 15″ Bildschirmdiagonale und einer Auflösung von 800 * 480 bis 1.024 * 768 Pixeln Auflösung, je nach Grße, mit Ethernetschnittstelle oder RS485 Schnittstelle.
Über Ethernet und serielle Schnittstelle lassen sich WD100-4 und BK-UZ anschließen. Das Touchpanel bietet Ihnen einen vielseitigen Funktionsumfang und eine einfache grafische Konfiguration der BSK Stellungen.
Funktionen (Auszug):
- Vielseitige Grafikelemente zum Anzeigen und Bedienen
- Animationen
- Individuelle Grafikelemente und Bilder möglich
- Umfangreiches Daße
- VNC-Server- und Client für die Fernsteuerung (z.B. vom Smartphone oder Browser)
- PDF-Anzeige auf dem HMI (neu)
- Nutzerverwaltung und Security
- Alarme und Events
- Eigene Sprachumschaltung für Anwender über Texttabellen programmierbar
- C-Makros für komplexe Berechnungen
- Programm- und Rezeptdownload per USB, USB-Stick oder Ethernet
- FTP-Server zum Abrufen von CSVs und Logdateien
- Generierung und Anzeige von QR-Codes
- Scheduler für Kalendergesteuerte Funktionen
| Abmessungen (B x H x T) | 407 mm x 314 mm x 57 mm |
| Montage | 388 mm × 295 mm Ausschnitt; Montageklammern montiert |
| Schutzklasse | IP65 (Front) |
| Versorgungsspannung | 24 VDC |
| Leistungsaufnahme | 13 Watt |
| Modbus TCP Master (Client) | Ja |
| Modbus TCP Slave (Server) | Ja |
| Modbus RTU Master | Ja |
| Modbus RTU Slave | Ja |
| freie serielle Kommunikation | Ja |
| Ethernet | ja |
| Bildschirmdiagonale | 15 “ / 38 cm |
| Auflösung | 1.024 * 768 |
| Farben | 65536 |
| Speicher | 128 MB Flash 64 MB DDR RAM |
| Schnittstellen | 2 x RS232/485 (COM0, COM1) + 1 x RS232 (COM2) + 1 x USB Host |
| Touchtype | 4-Draht resistiv |
Zur Visualisierung sowie Steuerung von Brandschutzklappen. Das LC-Display dient zur Anzeige der Betriebszustände von z.B. Brandschutzklappen. Es können 128 Meldetexte programmiert werden. Ein Meldetext kann bis zu 24 Zeichen lang sein. Zur Ansteuerung der BSKs stehen 10 Funktionstasten zur Verfügung. Die Meldungen werden mit Datum und Uhrzeit angezeigt. Das Display verfügt über einen automatischen Stromsparmodus. Der Verbrauch liegt dann bei 0,48W. Im Anzeigemodus werden 4,8W verbraucht. Die Betriebsspannung beträgt 24VDC bei 0,2A. Das Display kann direkt an unsere BK-UZ/EK-UZ und an die WD100-4-BC-SE über MODBUS RTU angebunden werden. Das LC-Display ist zur Montage in eine z.B. Schaltschranktüre konzipiert. Die Programmierung der Anzeigefunktionen im LCD-Display bzw. der Funktionstasten erfolgt über MODBUS RTU in der BK-UZ/EK-UZ oder WD100-4-BC-SE.
Zur Visualisierung von Brandschutzklappen. Das LC-Display dient zur Anzeige der Betriebszustände von z.B. Brandschutzklappen. Es können 128 Meldetexte programmiert werden. Ein Meldetext kann bis zu 24 Zeichen lang sein. Die Meldungen werden mit Datum angezeigt. Das Display verfügt über einen automatischen Stromsparmodus. Der Verbrauch liegt dann bei 0,48W. Im Anzeigemodus werden 4,8W verbraucht. Die Betriebsspannung beträgt 24VDC bei 0,2A. Das Display kann direkt an unsere BK-UZ/EK-UZ und an die WD100-4-BC-SE über MODBUS RTU angebunden werden. Das LC-Display ist zur Montage auf einer Hutschiene konzipiert. Die Programmierung der Anzeigefunktionen im LCD-Display bzw. der Funktionstasten erfolgt über MODBUS RTU in der BK-UZ/EK-UZ oder WD100-4-BC-SE.
19″ Trägerrahmen für 10 Einbauten. Der 19″ Trägerrahmen dient zur Aufnahme von bis zu 10 Stück LED- und/oder Tastermodulen. Die LED-Module bestehen aus 10 roten/grünen LED die als Anzeige zur Signalisierung z.B. der Klappenstellung oder Störmeldungen genutzt werden können. Die Tastermodule bestehen aus max. 6 Tastern je Modul und dienen z.B. zur Ansteuerung der BSK/ERK Motoren. Zur Quittierung und Lampenprüfung steht ein separates Modul zur Verfügung. Die Montage der LED bzw. Tastermodule in die 19″ Rahmen inklusive der Verdrahtung über Flachbandkabel wird werksseitig vorgenommen. Die Programmierung bzw. Zuordnung der LED bzw. Taster zu beliebigen Ein- oder Ausgängen erfolgt in der BK-UZ oder in der WD100-4. Jede LED bzw. jeder Taster steht auch als Datenpunkt über Modbus zur Verfügung. Mit dem MODBUS Anschaltmodul kann das Tableau auch an alle gängigen MODBUS Master angebunden werden.
| Gehäusematerial | ABS |
| Farbe | ähnlich RAL 7093 |
| Brandverhalten | ähnlich Brennbarkeitsklasse UL94 Gruppe VO, selbstverlöschend |
| Maße | 438mm x 178mm x 32mm (BxHxT) |
| Ausschnitt | 450 mm x 150 mm |
| Einbaumodule: | |
| Maße | 40 mm x 128mm x 15mm (BxHxT) |
| LED-Modul | 10 rot/grüne LEDs |
| Tastermodul | 6 Tastern (Ein/Aus) |
| Prüfmodul | Lampenprüf- und Quitiermodul |
| Versorgungsspannung | 24CDC +/- 10% |
| Fabrikat | D&S Steuerungssysteme Köln GmbH |
| Type | BK-Tableau |
Technische Daten
| Busspannung | 12VDC |
| Stichbus | Rot= +12V, Schwarz= -Gnd, Weiss= Daten, Gelb= Daten |
| Buskabel | IY(ST)Y 2x2x0,8mm |
| Leitungslänge Buskabel | ECO 1,200m / ECO2 2x 1.200m |
| Bustopologie | Baum, Linie oder Linie mit Stichleitungen, Ring |
| Anzahl Module am Bus | ECO 128 Module / ECO2 256 Module |
| Abfragezeiten | 100 Eingänge oder Ausgänge pro Sek. |
| Datenübertragung | RS485, TCP/IP optional, MODBUS / BACnet |
| Vernetzung | MODBUS RTU Master/Slave |
Dokumente
Zubehör
Verfügbare Längen für die Endlagenleitung (6-adrig) und die Motorleitung (2-adrig):
- 2 m = Buchse/Stecker
- 3 m = Buchse/Stecker
- 4 m = Buchse/Stecker
- Auf Anfrage in Wunschlänge
Die Verbindungsmuffe diehnt als verdeckte Verbingung für die Motorkabel und die Verlängerungskabel.
M40 Rohr (12cm) mit zwei Verschraubungen und Dichtungseinsatz mit zwei Bohrungen für die Motorkabel (Endlagenschalter/Spannungsversorgung)
Eine Befestigung kann mit einer M40 Quick-Schelle erfolgen. (nicht im Lieferumfang enthalten)
Bussystem Testeinheit mit folgenden Funktionen:
1. testen der Adressen,
2. progrmmieren der Adressen,
3. testen der Modul Ein- und Ausgänge,
4. einschalten der Relais (Motorrelais, Relais in den Hutschienenmodulen usw.)
Akku- und Netztbetrieb.
Ohne LapTop oder spezeller Software.
Das Testgerät können Sie mieten oder käuflich erwerben.
