BSK-500-PLein Kabel, für max. 64 BSK-Motoren oder Volumenstromregler
Beschreibung
-
- Maximale Flexibilität: Nutzen Sie bestehende Verkabelungen (z. B. WI-Bus) einfach weiter – ideal für Sanierungen und Modernisierungen.
- Reduzierter Installationsaufwand: Keine separate Busleitung erforderlich. Strom und Daten fließen durch dasselbe Kabel.
- Freie Topologie: Ob Stern, Linie, Bus oder Baum – das System passt sich Ihrer Gebäudeinfrastruktur an.
- Revisionssicher & Schnell: Erstellen Sie rechtssichere PDF- oder CSV-Rapporte direkt am Gerät in Sekundenschnelle.
-
- Kompakte Netze: Unter 32 Teilnehmern und bei maximal 400 m Distanz vom Master zum Feldbusmodul reicht ein Standard-Elektroinstallationskabel mit 1.5 mm² Querschnitt.
- Große Anlagen: Ab 32 Teilnehmern oder einer Distanz über 400 m wird mit einem 2.5 mm² Leiterquerschnitt gearbeitet (maximale Leitungslänge bis zu 1.200 m).
- Modbus RTU
- Modbus IP
- BACnet / IP (WD100)
Komponenten

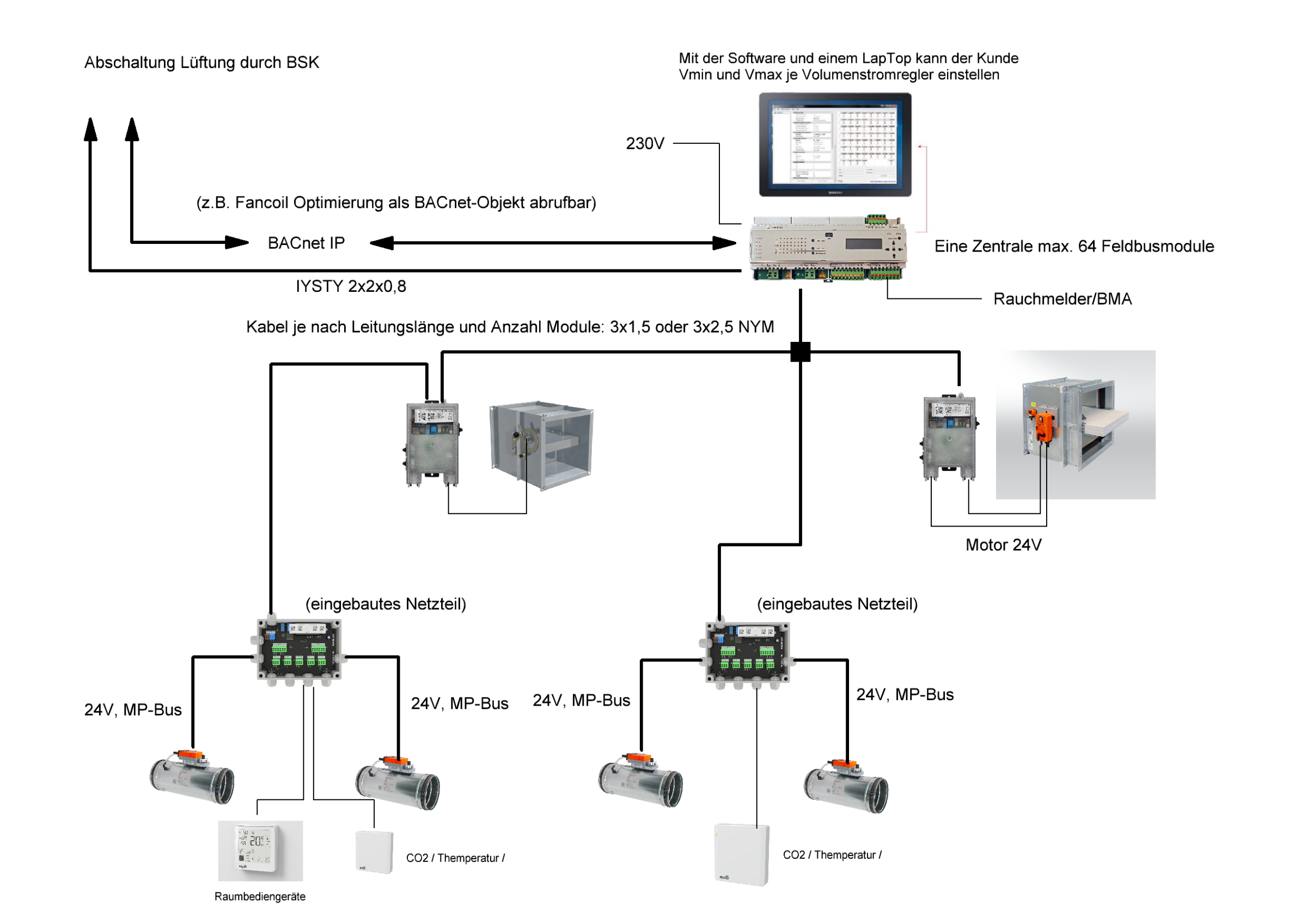

Die Zentrale ist für den Schaltschrankeinbau konzipiert und kann die Daten von bis zu 64 Feldbusmodulen (z.B. 64 mot. BSKs) verwalten. Konfiguriert wird die Zentrale über unseren Konfigurator. Die Anbindung an eine übergeordnete GLT/DDC erfolgt über die Schnittstellen mittels Modbus RTU oder TCP/IP Protokoll (optional BACnet/IP). Ferner können über die eingebauten Systemschnittstellen LED- und LC-Display angeschlossen werden. Zur Aufnahme eines BMA Kontaktes steht ein Eingang an der Zentrale zur Verfügung, zur Abschaltung der Lüftungsanlage ist ein Relaiskontakt vorhanden.
Die Adressierung, welche vor allem der räumlichen Zuordnung dient, kann vor Installation direkt am Teilnehmer oder später bei Inbetriebnahme automatisch oder selektiv durchgeführt werden.
Die Klappenstellungen und allfällige Klappenstörungen werden direkt am Gerät visualisiert. Per Tastendruck können Klappen ausgewählt und getestet werden. Mittels potentialfreiem Kontakt oder +24VAC/DC Fremdspannung können die Klappen geöffnet oder geschlossen werden (BMA Kontakt).
Eine Konfigurations- und Diagnosesoftware unterstützt bei der Parametrierung und Fehlersuche.
Sämtliche Ereignisse werden auf die SD-Karte gespeichert und können am Gerät oder durch Anschluss eines Displays visualisiert werden. Ein PDF oder CSV Rapport ist in Sekunden erstellt.
- Anzeige der Klappenstellungen
- Funktionskontrolle der Klappen per Tastendruck am Gerät
- konventionelle Ansteuerung über optisch isolierte Eingänge z.B BMA-Kontakt
- Relaisausgänge für die Lüftungsabschaltung
- Steuerungs- und Überwachung optional über:
- Modbus RTU (RS-485) oder Modbus TCP/IP (Ethernet)
- BACnet MS/TP oder BACnet IP
- optionale Überwachung am externen Rechner oder am Schaltschrank-Touchscreen (TCP/IP Kommunikation)
- USB Schnittstelle zur optionalen Konfiguration und Diagnose am Rechner vor Ort
- Ereignisaufzeichnung (PDF,CSV)
- max. 64 BSKs oder max. 128 MP-Bus Volumenstromreglermotoren
Das BKN230-24-PL Motormodul dient zur Überwachung und Ansteuerung von einem BSK Motor. Das Gehäuse ist für die Installation in unmittelbarer Nähe des Motors vorgesehen. Die notwendige Spannungsversorgung der Feldbusmodule und der BSK-Motoren erfolgt über das Buskabel (z.B. NYM(ST)J 3×1,5/2,5 Mantelleitung geschirmt mit Beidraht). Die maximale Leitungslänge von bzw. zu den Motoren kann bis zu 3m betragen. Mit AMP-Buchsen für Steckerfertige Motoren. Das Motormodul verfügen über eine eindeutige physikalische MAC-Adresse und werden dadurch immer von der Zentrale erkannt, unabhängig einer Voradressierung oder automatischen Adressierung durch die Zentrale.
Hauptmerkmale
- Anschluss für einen konventionellen Antrieb mit AMP-Stecker
- Anschluss für einen Rauchmelder
- Funktionskontrolle der Klappe per Tastendruck am Gerät
- Topologie: Frei (max. 64 Teilnehmer, max. Distanz zur Zentrale 1.200m (bei 2,5 quadraht)
- Automatische Erkennung durch die Zentrale (Gerät besitzt eindeutige MAC Adresse)
- USB Schnittstelle erlaubt Eingabe einer Gerätekennung (z.B. Standort im Gebäude) (Alternativ: Eingabe über die Zentrale möglich)
- Überwachung der Klappenstellung
- Laufzeit- und Leistungsüberwachung des Antriebes
Kompatible Antriebe
- BF24-ST (18 Nm)
- BF24-T-ST (18 Nm)
- BFG24-ST (11 Nm)
- BFG24-T-ST (11 Nm)
- BFGT24-ST (11 Nm)
- BFL24-ST (4 Nm)
- BFL24-T-ST (4 Nm)
- BFN24-ST (9 Nm)
- BFN24-T-ST (9 Nm)
- BFT24-ST (18 Nm)
- BLF24-ST (6 Nm)
- BLF24-T-ST (6 Nm)
- BF24TL-T-ST (18 Nm)
- BFG24TL-T-ST (11Nm)
Das VKN230-24-PL ist ein Powerline Kommunikations- und Speisungsgerät für zwei MP-BUS Antriebe (Volumenstromregler/Regelventile/Antriebe) mit vier universellen Sensoreingängen und einem Anschluss für ein Belimo MP-Raumsensor/Bediengerät (P-22RTM-1900D-1).
- 230VAC Powerline Kommunikation mit dynamischer Signalanpassung und Nulldurchgangserkennung
- Kompatibel zu BKS16-PL G2 und BKS64-PL G2
- Anschluss für zwei MP-Bus Antriebe (keine MP-Adressierung notwendig)
- Bus-Steuerung, autonomer Betrieb, Follower Betrieb
- Vier universelle Eingänge (0..2’000 Ω, 0..25 mA, 0..10.2 VDC , Digital)
- Anschluss für ein Belimo MP-Raumsensor/Bediengerät (keine MP-Adressierung notwendig)
- Konfiguration, Parametrierung der Antriebe ab Schaltschrank über Master und PC-Software
- Betrieb auf Powerline Linie mit BKN230-24-PL möglich
Das Display dient zur Anzeige der Betriebszustände von Brandschutzklappen. Das Display wird direkt an die Zentrale über USB oder Ethernet (auch VPN) angeschlossen werden.
Technische Daten
| Busspannung | 230VDC |
| Powerline Komunik. | F1: 80KHz bis 167KHz, F2: 110KHz bis 197KHz (siehe Tabelle Kapitel 7.1) |
| Buskabel | NYM (ST)J 3×1,5 (2,5) 5×1,5 (2,5), TT-Installationskabel |
| Leitungslänge Buskabel | max. 1.200m (bei 2,5 Quadrat) Linie, Sonst: max. 1200m END zu END |
| Bustopologie | Baum, Linie oder Linie mit Stichleitungen, Ring |
| Anzahl Module am Bus | 64 Module bei 2,5 Quadrat, max: 32 Module bei kleiner 400m 1,5 Quadraht |
| Abfragezeiten | bei 64 Teilnehmern 2,6s bis 6,4s |
| Datenübertragung | RS485, TCP/IP optional |
| Interne Vernetzung | BACnet IP, MODBUS IP/RTU Master/Slave |
Dokumente
Zubehör
Verfügbare Längen für die Endlagenleitung (6-adrig) und die Motorleitung (2-adrig):
- 2 m = Buchse/Stecker
- 3 m = Buchse/Stecker
- 4 m = Buchse/Stecker
- Auf Anfrage in Wunschlänge
Die Verbindungsmuffe diehnt als verdeckte Verbingung für die Motorkabel und die Verlängerungskabel.
M40 Rohr (12cm) mit zwei Verschraubungen und Dichtungseinsatz mit zwei Bohrungen für die Motorkabel (Endlagenschalter/Spannungsversorgung)
Eine Befestigung kann mit einer M40 Quick-Schelle erfolgen. (nicht im Lieferumfang enthalten)
