Kompaktsteuerungs- / Kleinsteuerungs-Schaltschrank

Beschreibung

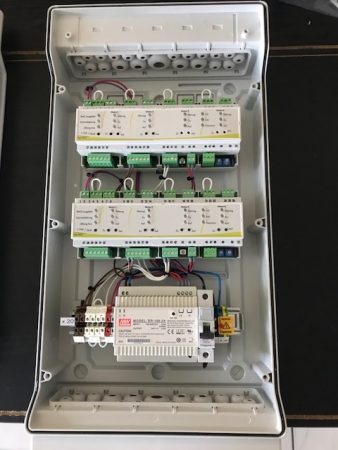

Unsere Kompaktsteuerungen (Kleinsteuerungen) für motorische (BSK-4) und nicht motorische (BSK-8-DE) Brandschutzklappen liefern wir auch fertig eingebaut in Schaltschränken mit Klarsichttüren. Diese sind mit entsprechenden Netzteilen, Sicherungsautomaten und Klemmleisten ausgestattet und fertig verdrahtet.

Es gibt Varianten für 24V und 230V Motoren.

Es ist keinerlei Programmierung notwendig, Sie brauchen nur die Kabel anschließen (Plug an Play).

Mit unserer Zentralensteuerung, WD100-5, können die Schaltschränke mit den Module als Bussystem vernetzte und über unsere Displays die Klappenstellungen angezeigt und die motorischen Klappen für z.B. Wartungszwecke angesteuert werden.

Zur Aufschaltung auf eine DDC bzw. GLT steht Standartmößig das MODBUS RTU zur Verfügung.

Für eine BANnet TCP/IP Anbindung stehen unserer WD100-5 und WD100-4 Controller zur Verfügung.

Komponenten

Anschlussdose DS-AN1

AP-IP-54

Zum Anschluss der Motorkabel mit AMP-Stecker oder offenen Kabelenden.

Zum Anschluss der Kabel von dem BSK-4 Modul, Spannungsversorgung der Motoren und der Endlagenschalter, an die Anschlussdose.

Das DS-LC-BSK4 ist eine Anzeige für die Störmeldungen der BSK-4 Kompaktsteuerung mit RS 485 Schnittstelle mit Modbus®-RTU Protokoll. Es ist für die Montagearten UP und AP (mit Rahmen) vorgesehen. Es ist keine Programmierung notwendig.
Das Anzeigemodul erkennt automatisch die BSK-4 Module. Entsprechend der RS485 Norm kann die Leitungslänge bis zu 1.200m betragen. Als Kabel muss ein IY(ST)Y 2x2x0,8 verlegt werden.

Modernes und vielseitiges und sehr kosteneffektives HMI Touchpanel mit 7” – 15″ Bildschirmdiagonale und einer Auflösung von 800 * 480 bis 1.024 * 768 Pixeln Auflösung, je nach Grße, mit Ethernetschnittstelle oder RS485 Schnittstelle.

Über Ethernet und serielle Schnittstelle lassen sich WD100-4 und BK-UZ anschließen. Das Touchpanel bietet Ihnen einen vielseitigen Funktionsumfang und eine einfache grafische Konfiguration der BSK Stellungen.

Funktionen (Auszug):

  • Vielseitige Grafikelemente zum Anzeigen und Bedienen
  • Animationen
  • Individuelle Grafikelemente und Bilder möglich
  • Umfangreiches Daße
  • VNC-Server- und Client für die Fernsteuerung (z.B. vom Smartphone oder Browser)
  • PDF-Anzeige auf dem HMI (neu)
  • Nutzerverwaltung und Security
  • Alarme und Events
  • Eigene Sprachumschaltung für Anwender über Texttabellen programmierbar
  • C-Makros für komplexe Berechnungen
  • Programm- und Rezeptdownload per USB, USB-Stick oder Ethernet
  • FTP-Server zum Abrufen von CSVs und Logdateien
  • Generierung und Anzeige von QR-Codes
  • Scheduler für Kalendergesteuerte Funktionen
Abmessungen (B x H x T) 407 mm x 314 mm x 57 mm
Montage 388 mm × 295 mm Ausschnitt; Montageklammern montiert
Schutzklasse IP65 (Front)
Versorgungsspannung 24 VDC
Leistungsaufnahme 13 Watt
Modbus TCP Master (Client) Ja
Modbus TCP Slave (Server) Ja
Modbus RTU Master Ja
Modbus RTU Slave Ja
freie serielle Kommunikation Ja
Ethernet ja
Bildschirmdiagonale 15 ” / 38 cm
Auflösung 1.024 * 768
Farben 65536
Speicher 128 MB Flash 64 MB DDR RAM
Schnittstellen 2 x RS232/485 (COM0, COM1) + 1 x RS232 (COM2) + 1 x USB Host
Touchtype 4-Draht resistiv
