VS-1

VdS zugelassenes Ringbussystem zur Entrauchungssteuerung

1. Einleitung

Das vom VDS zugelassenes Ringbussystem von D&SSteuerungssysteme Köln GmbH – arbeitet in Ringbustechnik und kann trotz Auftretens von Leitungsunterbrechung und Kurzschluss von zwei Seiten, die Module zur Überwachung und Steuerung von Entrauchungsklappen ansteuern. Es können ein einer Zentrale bis zu 18 autarke Ringbusse angeschlossen werden. Jeder Ringbus arbeitet mit einer eigenen redundanten Ringbuskarte. An jeden Ringbus können bis zu 128 Feldbusmodule angeschlossen werden. Die Zentrale CPU ist selbstverständlich auch redundant ausgelegt und Akku gepuffert.

Das Ringbussystem ist ein System mit zentraler algorithmengesteuerter Intelligenz, bei dem die maßgeblichen Auswertungen in der Zentrale geschehen. Durch den permanenten auf den Ringbusleitungen zur Verfügung stehenden Datentransfer zwischen Zentrale und Ringbusteilnehmern, ist die Zentrale zu jedem Zeitpunkt über die ermittelten Zustände informiert. Der Datenaustausch auf den Ringleitung erfolgt in beiden Richtungen, so dass bei einer Unterbrechung des Ringes die volle Funktion gewährleistet ist. Der abschnittsweise Schutz gegen Kurzschluss in einem Ring erfolgt über integrierte Kurzschlusstrenner (entsprechend EN 54, Teil 17 und 18).

Das System hat die Möglichkeit einer umfangreichen Verknüpfungsmatrix mit bis zu 2.048 Verknüpfungen pro Zentrale bieten. Die Zentrale ist modular aufgebaut und bietet Platz für Erweiterunge. Anzeigen, Bedienen und Steuern von und zu jedem Teilnehmer ist im gesamten Netzwerk (über alle angeschlossenen Ringe) möglich. Es können 18 Ringbusse angeschlossen werden. Somit können separate Ringbusse für Motormodule, Schaltschrankmodule, Feuerwehrtableaus für die Ansteuerung der Lüftungsanlage bzw. Rauchgasventilatoren sowie die Auslösemeldungen von der BMZ aufgebaut werden.

Die Maximale störsichere Leitungslänge pro Ringbus beträgt 1.200 m (bei J-Y(St)Y 2x 2x 0,8 mm²).

Die Zentrale ist sowohl bei den Ringbus-Platinen als auch beim Zentralrechner (CPU) voll redundant ausgeführt, um höchstmögliche Ausfallsicherheit zu bieten. Das bedeutet, dass bei Ausfall einer CPU eine andere, parallel geschaltete CPU die Funktionalität der Zentrale zu 100% übernimmt. CPU und/oder Ringbusfehler werden entsprechend EN54 angezeigt und sind auswertbar.

Die Zentrale bietet ausreichend Schnittstellen, um direkt per PC / Laptop (USB-Schnittstelle) und über Fernwartung/-diagnose und Fernbedienung konfiguriert werden zu können. Dazu kann ein Webserver in die Zentrale integriert werden, der dann auch notstromversorgt wird. Zur Anbindung an eine GLT steht das MODBUS RTU oder BACnet Protokoll zur Verfügung. Über die WD100-4-BC-SE können alle D&S Bussysteme miteinander vernetz werden.

Endrauchungssteuerung über das VS-1 System, Brandschutzklappensteuerung über ERK/BSK-500 System, vernetzt über die WD100-4 zu einem System.

2. Allgemeines

2.1. Steuerzentrale VS-1

• Mikroprozessorgesteuerte, modular aufgebaute Zentraleinheit
• Modularer Zentralenaufbau mit Baugruppensteckplätzen.
• Ausbaubar bis zu 18 Ringleitungen
• Grafik-LC-Display gemäß EN54-Teil 4
• Zugriffsschutz durch Passwort vergabe
• Menügeführte Bedienung und der unbefugte Zugriff über 4 Passwortebenen geschützt.
• Zentraler Koordinationsrechner, voll überwacht und freiprogrammierbar.
• Klartext für alle angeschlossenen Elemente programmierbar

• Vollständiger Überspannungsfeinschutz serienmäßig.
• Ringübergreifende beliebige Verknüpfung von Datenpunkten
• Ringübergreifende Parametrierung von angeschlossenen Bedienfeldern
• Höchste Systemverfügbarkeit durch Signalauswertung in der Zentrale und in den Modulen
• Regenerationszeit nach Kurzschluss oder Unterbrechung auf dem Ring besser als EN54-13
• Kontinuierlicher Selbsttest für Module und Zentrale
• Ereignisspeicher mit Klartextmeldungen von bis zu 10.000 Ereignissen
• Echtzeituhr mit automatischer Sommer-/Winterzeitumstellung

• Möglichkeit eines Firmwareupdates via USB-Schnittstelle
  Netzladeteil 230V AC / 24V DC, 6,7A, temperaturkompensiert
• Strom- und Notstromversorgung im Zentralengehäuse
• 2,4 A Stromversorgung 24V DC mit temperaturkompensierter Akkuladung
• 24 h Notstromüberbrückungszeit
• 6 Steckplätze für Systembaugruppen
• 1 x RS 232-Schnittstellen
• 1 x RS-485-Schnittstelle
• USB-Programmierschnittstelle
• Redundanter CPU-Kern in der Zentrale
• Modul zum Aufstecken, so dass 2 Stück CPU-Karten in der Zentrale arbeiten
• Intelligente Ringbuskarte mit je 2 Ringleitungen für jeweils 128 Ringbusteilnehmer
  Redundante Ringbus-Platine
• Notbetrieb bei Zentralrechnerausfall
• Mit ESP-Protokoll auf der Ringleitung, daher praktisch immun gegen EMV- und Kommunikations-Störungen
• nicht-flüchtiger Speicher für die Anlagenkonfiguration und die System-Parameter
• Download-Schnittstelle zum Update der Betriebssoftware
• Konfiguration und Datenabfrage per USB-Schnittstelle des Zentralrechners
• Überwachung der Busspannung, des Busstroms und der Leitungen
  (z.B. Erdschluss)
• leistungsfähige Wartungs- und Diagnosesoftware

2.1.1. Technische Daten

2.2. Programmier- und Konfigurations-Software

• Programmier- und Parametriersoftware für die Zentrale
• Diagnosemöglichkeit der Zentrale über Telefonleitung
• Auslesen aller Zentralenzustände sowie des Hintergrundspeicher der letzten 10.000 Ereignisse.
• Darstellung des Bedienfeldes am PC
• Die Bedienung aller Zentralenfunktionen ist von der Ferne möglich.
• Fernparametrierung/Programmierung der Zentrale
• Übertragung der Moduldaten, wie z.B. Klappe Auf/ZU und Störung.
• Graphische Darstellung der Ring- und Modulübersicht mit Ausdruck der Daten
• Wahlweiser Betrieb über RS-232-Schnittstelle oder USB-Schnittstelle.

2.3. Webserver-Modul (optional)

• Erlaubt den Zugriff auf die Zentrale über das Internet oder das LAN
  ohne Zusatzsoftware (einfache Handhabung, keine Programmierkenntnisse erforderlich)
• Nutzung der www-Infrastruktur z.B. mittels Internet Explorer, Firefox, Safari etc.
• Benutzer-Verwaltung für 30 Benutzer
• Zugang mit Benutzername und Passwort
• 9 verschiedene Zugriffsberechtigungen
• Anzeige aller Meldungen der Zentrale
• Online-Anzeige des Bedienfeldes der Zentrale
• Vollständige Bedienung der Zentrale
• Aufsteckmodul für Zentralrechner

2.4. Protokolldrucker, Einbauversion (optional)

• einsetzbar direkt im Zentralen-Bedienfeld
• Ansteuerung über serienmäßige RS-232-Schnittstelle
• Thermo-Druckwerk mit 24 Zeichen
• Lieferumfang inkl. Controller und Netzteil
• 8 k RAM-Speicher

2.5. Modul zur Erdschlusserkennung integriert (abschaltbar)

• Zentralenmodul eingebaut in BMZ
• Ermöglicht die Erkennung eines Erdschlusses auf den Loop-Leitungen
• Anzeige bei Erdschluss der Zentrale
• Ansprechschwellen per Software einstellbar und bei Bedarf abschaltbar
  VdS: G 20 50 24

2.6. Feldbusmodule

Feuerwehr-Tableau-Modul

• Modul mit drei voneinander unabhängigen Relais zum loop-übergreifenden Steuern, zur Ansteuerung der LED/Lampen: Betrieb-Störung-Ausgelöst
• Mit ESP-Protokoll, daher praktisch immun gegen EMV- und Kommunikations-Störungen.
• Alle Relais werden separat programmiert und geschaltet
• drei zusätzlicher Eingänge, überwacht auf Kurzschluss und Drahtbruch
  Zum Anschluß des Feuerwehr-Schalters: Auto-EIN-AUS
• Bidirektionaler Kurzschlusstrenner verhindert Melderausfall bei Kurzschluss
  (entsprechend EN 54, Teil 17 und 18).
• Montage auf DIN-C-Schiene
  CE-Zertifikat : 0832-CPD-1105

Vierfach-Ausgangs-/Vierfach Eingangs-Modul

• Modul mit vier voneinander unabhängigen Relais zum loop-übergreifenden Steuern
• Mit ESP-Protokoll, daher praktisch immun gegen EMV- und Kommunikations-Störungen.
• Alle Relais werden separat programmiert und geschaltet
• vier zusätzlicher Eingang, überwacht auf Kurzschluss und Drahtbruch
• Bidirektionaler Kurzschlusstrenner verhindert Melderausfall bei Kurzschluss
  (entsprechend EN 54, Teil 17 und 18).
• Montage auf DIN-C-Schiene
  VDS G 209 188, CE-Zertifikat : 0832-CPD-1105

Weitere Module auf Anfrage.

3. Komponenten im Detail

3.1. Steuerzentrale VS-1

Modulare Entrauchungssteuerung „VS-1“ in Ringbustechnik mit VDS und EN54 Zulassung

Abb. 1

Beispiel VS-1 mit Gehäuse und Einzelanzeige

Bestell-Nr.: DSB01060-00

Ausbaubar bis zu 18 Ringbusse und max. 2.286 Module

Modular aufgebaute, höchst moderne Zentrale für Ringbustechnik.
Vorgerüstet für bis zu 18 redundanten Ringbusse

Netzteil 24V/6,5 A, Zentralrechner mit Touch-Bedienfeld und Grafik-LCD 240×64 Anzeige

Ereignisspeicher für bis zu 10.000 Meldungen

CPU-Platine zur Schaffung eines völlig redundanten CPU-Kerns
Bis zu 9 redundante Ringbuskarten für jeweils 2 Ringbusse

USV bis zu 4 Stunden
8 frei programmierbare Makro-Tasten
1.024 freiprogrammierbare Meldergruppen
USB-Schnittstelle für Programmierung
3 x RS-232-Schnittstellen
redundante RS-485-Schnittstelle
Schnittstelle für optionales einsetzbares I-Modul, Webserver
4 freiprogrammierbare Relais (30V / 1A)

3 überwachte Steuerlinien, je 24V / 500 mA f
16 digitale O/C-Ausgänge, programmierbar
8 widerstandsüberwachte OC-Eingänge (auf Drahtbruch), frei programmierbar
3 Optokopplerausgänge
abschaltbare Erdschlussüberwachung
2 x Steckplatz für Netzwerkkarte zur Vernetzung mehreren VS-1 Zentralen
(redundantes Netzwerk möglich)
4 abgesicherte Ausgänge 24V DC/1A

Ereignisspeicher für 10.000 Meldungen
Optional: Protokolldrucker USB-Host-Schnittstelle z.B. für USB-Stick zum Export der Programmierdaten ,SD-Karten-Steckplatz zur Erweiterung des Datenspeichers
Schnittstellen: MODBUS RTU, Optional: BACnet

3.2. Programmier- und Konfigurationssoftware für die Zentrale

Bestell-Nr.: B01395-00

• Windows-Explorer orientiert (Baumstruktur), sehr einfache und selbsterklärende Handhabung
• Unter Windows.NET programmiert, daher übersichtlich, anwenderfreundlich und stabil
• Zum Programmieren von Texten / Meldergruppen / Auslösungen
• Zum Konfigurieren von Ring- oder Stichleitungen / Alarmorganisation
• Zum Analysieren von Meldermesswerten / Leitungen / Statistiken / Ereignisspeichern
• Auch mittels Modem für Fernparametrierung einsetzbar (installiert auf der VS-1)

3.3. Motormodul mit Dual-Isolator zum Anschluss eines Federrücklaufmotors

Motormodul mit Dual-Isolator nach EN54 und VdS zum sicheren Anschluss eines Federrücklaufmotors

Bestell-Nr.: DSB02944-00

Intelligentes 250V I/O Modul, zwei Eingänge, Zur Überwachung der Endlagenschalter „AUF“ und „ZU“ und Ansteuerung des Motors (230V oder 24V).

• Erdschlussfehler-Überwachung
  Schliesserkonatkte, Öffnerkontakte
• Failsafe-Modus (entsprechend BS 7273-4)
• 2 Eingangskanäle
• Adressbereich 1 – 254
• Kurzschlussisolator
• Installation durch einfachere Verkabelung

Abb. 5

3.4. Ein-Ausgangsmodul mit Dual-Isolator zum Anschluss eines Feuerwehrschalters

Ein-Ausgangsmodul, mit Dual-Isolator, nach EN54 und VdS zum sicheren Anschluss eines Feuerwehrschalters auf dem Feuerwehrtableau

Bestell-Nr.: DSB02444-33

Funktion Feuerwehrschalter:

• zur Ansteuerung der Anzeige: Betrieb, Ausgelöst, Störung
• zur Aufnahme der Schalterstellung: Automatic-Aus-Ein

Eigenschaften:

• Im DIN-Schienen-Gehäuse, keine zusätzliche Spannungsversorgung notwendig
• Mit durch die Zentrale, VS-1, frei programmierbaren Relais
• Alle Relais werden unabhängig voneinander programmiert und geschaltet
• Die Eingänge können über Widerständ auf Drahtbruch und Kurzschluss überwacht werden
• Mit ESP-Protokoll, daher immun gegen EMV- und Kommunikations-Störungen
• Durch sehr geringe Stromaufnahme wird das Modul direkt vom Ringbus versorgt
• Für „Schnapp-Montage“ auf DIN-Schiene

Technische Daten:

Abb. 7

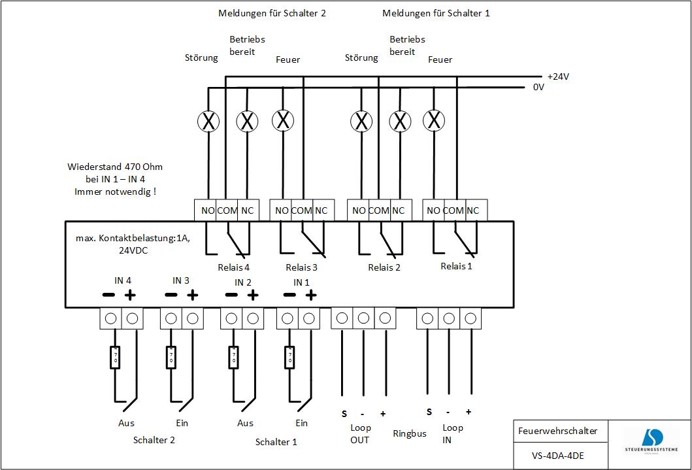

3.5. Ein-Ausgangsmodul mit 4 Relais und 4 Eingängen

Ein-Ausgangsmodul mit 4 Relais und 4 Eingängen, mit Dual-Isolator, nach EN54 und VdS

Bestell-Nr.: DSB02444-44

• Im DIN-Schienen-Gehäuse, keine zusätzliche Spannungsversorgung notwendig
• Mit 4 durch die Zentrale, VS-1, frei programmierbaren Relais
• Alle Relais werden unabhängig voneinander programmiert und geschaltet
• 4 zusätzliche Eingänge zur Überwachung z. B. von potenzialfreien Schaltern/Kontakten
• Die Eingänge werden über Widerständ auf Drahtbruch und Kurzschluss überwacht
• Mit ESP-Protokoll, daher immun gegen EMV- und Kommunikations-Störungen
• Durch sehr geringe Stromaufnahme wird das Modul direkt vom Ringbus versorgt
• Für „Schnapp-Montage“ auf DIN-Schiene
• Zum z. B. Abschalten der Lüftung und Einschalten der Rauchgasventilatoren und Aufnehmen der Rückmeldungen

Technische Daten:

Abb. 9

3.6. Akkugepuffertes Netzteil zum Aufbau eines Feuerwehrtableaus

Akkugepuffertes Netzteil zum sicheren Aufbau eines Feuerwehrtableaus (mit VdS Zulassung)

Bestell-Nr.: DSB01620-01

Adressierbares, intelligentes Netzteil 24V / 6,7 A, mit integriertem ESP-Ringbusmodul, geprüft nach EN54-4, als externe Stromversorgung, VdS-zugelassen

• 2 Alarm-Eingänge, 2 programmierbare Relaisausgänge (z.B. Reset Fremdmelder)
• Sämtliche Störungen des Netzteils wie
  • Akku-Unterspannung
  • Akku-Innenwiderstand
  • Akku-Endabschaltung
  • Netzstörung
  • Sicherungsbruch
  • Umgebungstemperatur wird über den Ringbus zur VS-1-Zentrale übertragen

Keine Verdrahtung der Störungsmeldungen notwendig, daher erhebliche Zeiteinsparung

(ohne Gehäuse, bitte separat bestellen)

Technische Daten:

3.7. Ringbus-Platine für VS-1 System für 2 Ringe (voll redundant)

Bestell-Nr.: DSB01272-00

• Mit doppeltem Prozessor, Programmspeicher und RAM, somit werden die Systemfunktionen bei μP-Ausfall voll übernommen
• Mit 2 Ringen je 127 Modulen
• Alternativ 8 Stichleitungen
• Ringleitungslänge max. 2.500m (Kabel JY- (ST)Y-2x2x0,8)
• 8 freiprogrammierbare O/C-Alarmausgänge
• Schirmüberwachung mit opt. Anzeige
• Überwachung auf Kurzschluss Schirm gegen +/- Meldelinie
• Erdschlussüberwachung der Meldelinien

Technische Daten:

3.8. Druckknopfmelder für Ringbussystem inkl. Dual-Isolator

Druckknopfmelder für Ringbussystem inkl. Dual-Isolator, gemäß EN54-11 und VDS

Bestell-Nr.: DSB02310-00

• Gemäß EN 54, Teil 11
• Im ABS-Gehäuse, Alarm-LED integriert
• Mit ESP-Protokoll, daher praktisch immun gegen EMV- und Kommunikations-Störungen
• Mit Interrupt-Steuerung zur schnellen Abarbeitung bei Alarm Low Power Modus
• Elektronische Adressierung

Technische Daten:

3.9. ARCNET-Netzwerkkarte zur Vernetzung mehrerer VS-1 Zentralen

Bestell-Nr.: DSB01350-00

• Zum Einstecken in VS-1 Zentrale
• Anschluss an das Multi-Master-Kommunikationssystem mit maximal 128 Teilnehmern
• Redundant ausführbar durch zwei separate Steckplätze in der Zentrale

Technische Daten:

3.10. Protokolldrucker, Einbauversion

• Ansteuerung über serienmäßige RS-232-Schnittstelle
• Thermodruckwerk mit 40 Zeichen / Zeile
• Lieferumfang inkl. Controller und Netzteil
• 4 k RAM-Speicher
• Mit Frontblende

Technische Daten:

3.11. Relaisplatine, 8 Wechsler, universal

• 8 freiprogrammierbare Relaisausgänge 250V
• Anschlussklemmen steckbar für mehr Servicefreundlichkeit
• Ansteuerung durch O/C-Ausgang, low aktiv
• Möglichkeit zur Deaktivierung bei Servicearbeiten

Technische Daten:

3.12. Fernparametrierung / -diagnose für „VS-1“ Zentralen, Optional

3.12.1. Modem (Analog) für Fernwartung und -parametrierung

Bestell-Nr.: B01370-00

• Ermöglicht die Verwendung der Programmier- und Konfigurationssoftware über Telefonleitung von jedem beliebigen PC-Arbeitsplatz.
• Zum Einbau in Steckplatz des Zentralrechners
• Stromversorgung durch Zentralrechner, daher bei Netzausfall notstromversorgt

Technische Daten:

3.12.2. Modem (ISDN) für Fernwartung und -parametrierung

Bestell-Nr.: B01373-00

• Ermöglicht die Verwendung der Programmier- und Konfigurationssoftware über Telefonleitung von jedem beliebigen PC-Arbeitsplatz
• Zum Einbau in Steckplatz des Zentralrechners
• Stromversorgung durch Zentralrechner, daher bei Netzausfall notstromversorgt

Technische Daten:

3.12.3. Webserver Modul

Bestell-Nr.: B01380-00

• Erlaubt den Zugriff auf eine beliebige Zentrale übers Internet ohne Zusatzsoftware
• Nutzung der www-Infrastruktur => z.B. mittels Internet Explorer, Firefox, Safari etc.
• Benutzer-Verwaltung für 30 Benutzer
• Zugang mit Benutzername und Passwort
• 9 verschiedene Zugriffsberechtigungen
• Anzeige aller Meldungen
• Online-Anzeige des Bedienfeldes
• Vollständige Bedienung der VS-1

Technische Daten:

• Ruhestrom : 38mA (24V DC)
• Linux O/S Software mit 2.6.24 kernel
• 10/100 Mbps Ethernet LAN Schnittstelle
• ARM9 CPU 192MH
• 32 MB SDRAM
• 32 MB NOR Flash
• 3,3V/300mA
• Abmessungen: 56 x 56 mm

3.13. ARCNET-LWL-Konverter LCON-1

Abb. 19

Abbildung ähnlich

Bestell-Nr.: DSB01550-00

• Zum Umsetzen der ARCNET-Signale auf Lichtwellenleiter (Multimode 850nm)
• Aufbau von Punkt-zu-Punkt-Verbindungen bis zu 2.600m möglich
• Lieferung im Gehäuse zur Montage auf DIN-Schiene gemäß DIN 50022

Technische Daten:

3.14. Brandschutzgehäuse F30 AWS 965 mit DIBT Zulassung

Abb. 20

Abbildung ähnlich

Bestell-Nr.: DSB01436-00

• Als zusätzliches Umgehäuse für die Ringbuszentrale VS-1 sowie zusätzliche Einbauten
• Auf-Putz-Wandschrank mit Feuerwiderstand über 30 Min. nach DIN 4102, Teil 2
• Getestet mit der VS-1 in einem positiven Brandversuch gemäß (M)LAR und DIBt durch MPA Dresden
• Funktionserhalt über 30 Min. in Anlehnung an DIN4102, Teil 12
• Brandlastdämmung über 30 Min. in Anlehnung an DIN4102, Teil 11
• Erfüllt die Anforderungen der aktuellen MLAR bzw. LAR
• 1-flügelige Tür, Anschlag rechts
• Türöffnungswinkel ca. 180°
• Baustoffklasse A2 nach DIN 4102, Teil 1

Technische Daten:

3.15. KS Schaltschrank mit Sichtfenster, 200mm tief

Bestell-Nr.: DSB01485-00

• Gehäuse vollisoliert nach VDE 100
• Aus 2,5 – 3,5 mm schlagfestem, glasfaserverstärktem und ungesättigtem Polyester
• Temperaturbeständig zwischen -30° und 80°C
• Doppelte Abdichtung an Türober- und unterkante
• Tür mit integriertem Sichtfenster aus 3 mm (schlagfestem) Acrylglas, mit eingeschäumter Dichtung
• Türöffnungswinkel 130° nach VDI
• Vorreiberschloss mit Doppelbarteinsatz

Technische Daten:
