Raumbediengerät ISIS

Datenblatt

Typ:
ISIS

Bestell-Nr.:
DS-18407-S; DS-15401-W; DS-15402-W

1. Anwendung

ISIS ist ein Raumbediengerät mit RS 485 Schnittstelle mit Modbus®-RTU Protokoll und 8 parametrierbare kapazitive Tasten und 1 parametrierbarer Slider. Weiters sind 2 fixe definierte kapazitive Tasten für das System vorhanden. Es können jeweils bis zu 5 Bildschirme mit jeweils bis 16 Symbolen und 16 Texten konfiguriert werden. Dafür gibt es ein grafisches Tool für Windows PCs mit dem das Aussehen der Konfiguration am PC einfach erstellt werden kann. Außerdem ist ein RH +T Sensor integriert. Das Raumbediengerät ist als Slavevariante verwendbar. Anwendung im Medizinbereich, in der Gebäudetechnik und der Industrie.

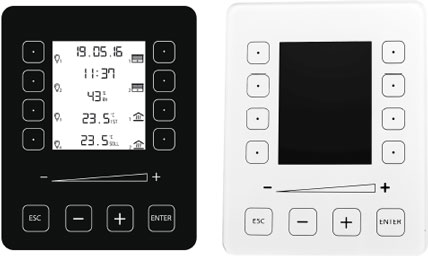

Abb. 1

2. Technische Daten

Versorgungsspannung:	24V DC +10%, - 5%
Leistung:	ca. 0,3 W
Display Typ:	2,4“ RGB TFT
Auflösung:	320 x 240 Pixel, 65535 Farben
Prozessor Slave:	32 Bit, 48 MH z, 256k Flash, 32k RAM
Prozessor Master:	32 Bit, 84Mhz, 512k Flash, 96k RAM
Bussystem Slave:	1x RS 485 Modbus®-RTU
Uhrzeit:	gepufferte Echtzeituhr (nur Mastervariante)
Ist-Wert:	Temperatur und RH / AH

Eingänge:	2DI 24V / 5mA
Funktionstasten:	parametrierbare kapazitive Tasten - umfangreich konfigurierbar, 2 fix definierte kapazitive Tasten, 1x parametrierbarer Slider
Sollwertversteller:	konfigurierbar
Anzeige:	bis zu 16 Bilder und 16 Texte je Bildschirm wobei die Bilder und Texte indiziert werden können. Die Bilder können untertschiedlich groß und beliebig platziert werden. Die Texte können Tist, Tsoll, RH , AH, Zahlen in verschiedenen Formaten, Texte, Datum, Uhrzeit, etc. sein.
Menütasten:	+, - Tasten umfangreich konfigurierbar
Abschlusswiderstand:	mit Jumper aktivierbar
Parität:	N,E,O einstellbar
Baudrate:	einstellbar bis 115200 Baud
Umgebungstemperatur:	0...+50°C
Feuchte:	< 80% RH , nicht kondensierende Luft
Anschluss:	steckbare Doppel-Push-in-Klemmen bis 1,5mm²
Montage:	auf UP Dose Durchm. 55mm
Gehäuse:	mit Glasfront und Alurahmen schwarz eloxiert oder weiß pulverbeschichtet
Abmessung:	BxHxT 80 x 100 x 11.5 mm
Schutzart:	IP30

3. Vorteile, die unsere Kunden schätzen

Glasfront (hygienisch)
kurze Reaktionszeiten
schnelle Montage
optional als Einzelraumregler programmierbar
Grafik- und Klartextanzeige
mit PC-Software einfach konfigurierbar (Tasten, Anzeige)
Auf Putz Montagesockel (nur in weiß)

4. Beispiel Anzeige Display / PC-Konfiguration

Abb. 2

Beispiel-Anzeige

5. Anschlussbeispiele

Abb. 3

Anschlussbeispiel
ISIS Slave

6. Montage UP

Das ISIS ist für eine Montage auf einer Unterputzdose konzipiert und erfolgt mittels Montageblech, Schrauben und Anschluss-Stecker mit steckbaren Doppel-Push-in Klemmen (Vorinstallation möglich), welche im Lieferumfang enthalten sind.

Abb. 4

7. Montage AP

Abb. 5

Aufputzrahmen

8. Modelle

Typ	Prozessor	Anschlüsse	Farbe	Artikel-Nr.
ERR ISIS Slave	32 bit, 48mhz, 256k Flash, 32k RAM	1 x RS 485 Slave	schwarz	DS-18407-S
ERR ISIS Slave	32 bit, 48mhz, 256k Flash, 32k RAM	1 x RS 485 Slave	weiß	DS-15401-W
Aufputzrahmen weiß	BxHxT: 76x96x15,6mm		weiß	DS-15402-W
